一、市場需求分析
平安城市是目前國內信息化城市的重要標志，是一個特大型、綜合性非常強的管理系統，不僅需要滿足治安管理、城市管理、交通管理、應急指揮等需求，而且還要兼顧災難事故預警、安全生產監控等方面需求，視頻監控?zé)o疑是平安城市最為重要的應用之一。針對城市環境的復雜化，以街道為中心，搭建無線監控安防體系成為平安城市基礎網絡。與傳統的系統體系不同，基于無線網絡的監控系統具有鮮明的特點和優勢：高度的靈活性、便捷性、移動性、低成本、保護用戶投資等，因此無線監控應用已廣泛成功應用在公安、森林防火、電力、油田、礦山、交通、旅游景區等行業，豐富的經驗積累為無線網絡構建平安城市的視頻監控系統提供了強有力的支持。
一、產品介紹及實現方案
在這個過程中，我公司起到了積極的推動作用，憑借其產品在無線安防行業廣泛應用所積累的成功經驗及豐富的無線鏈路規劃經驗，特別針對街道社區推出了一套大型社區無線視頻監控方案，該方案通過先進的無線網絡安防體系和超前的視頻監控技術實現了大型社區安全系統共享，為人們的工作、生活提供了必要的安全保障。
大型社區既包括新型的社區、老城區及改造中的老城區，這種環境都比較復雜。新型社區環境優美，規劃現代，老城區道路錯綜復雜，如果采用傳統的有線視線監控方案勢必造成環境的破壞，采用無線視頻監控的方案就是一個非常好選擇。首先，施工簡易，只需架設無線基站和天線，即可在無線覆蓋范圍內任何地方安裝視頻點；其次，可擴展性強，可以根據需要，隨時增加、減少或更改網絡監控點的位置；第三，使用方便，在網絡中任何一臺電腦上均可收看圖象，甚至在移動中也可監控遠端視頻。
針對平安城市監控中出現的種種問題，我公司推薦使用SF5000MS及SF5040G系列無線傳輸設備，這兩款產品可以解決在實際應用過過程中遇到的各種問題。
其中SF5000MS產品具有以下幾個顯著特點：
1、該產品為千兆接入口，具有高達160Mbps的傳輸帶寬?？蓾M足目前平安城市監控中高清攝像頭傳輸中的遇到的帶寬問題。
2、該產品具備MESH自動組網功能，在安裝施工過程中不需要進行特別調試，方便沒有專業技術的人員安裝。
3、該產品具有完善的傳輸備援機制，可在其中一臺設備出現問題時，自動判斷并且連接到附近的其它設備上。
4、該產品具有很強的拓展性。
另外SF5040G系列產品具有以下幾個顯著特點：
1、該產品支持802.11an的協議傳輸標準，具有高達90Mbps的傳輸帶寬。
2、 該產品支持多種操作模式，支持AP模式、WDS模式、ClientBridge+RepeaterAP模式。不僅支持點地點傳輸，而且支持點對多點傳輸。
3、支持負荷電流保護機制，內建4kV ESD(Electro Static Discharge) 乘載與放電防雷設計，對于雷擊頻繁區的家用室內或特殊陽臺屋檐使用，只要將接地線接好地即可防范瞬間雷擊會造成的損害。
4、支持加密設定，具備超強的傳輸穩定性。
在我公司提供的無線方案中，無線網絡規劃在該方案中占有極為重要的位置，因?yàn)橹挥懈哔|(zhì)量的規劃才能有效的實現數據傳輸，保證鏈路的安全，合理避開自身系統的干擾。我們通過技術規劃、產品規劃、IP地址規劃、主干鏈路帶寬規劃、二級鏈路帶寬規劃、設備安裝監控點規劃和未來監控點擴展規劃組成了一套完整，成熟的無線網絡規劃方案。
通信技術規劃
在通信技術規劃設計上，我公司選擇了802.11a作為該方案的無線通信技術。802.11a是一種新技術的代表，與802.11bg互不兼容。它工作在5GHz的頻帶，采用正交頻分復用（OFDM）的獨特?cái)U(kuò)頻技術；最大傳輸速率為300Mbps。其優點是：高帶寬；5GHz頻段存在干擾少；22個不重疊信道，具有更高的部署靈活性。
產品規劃
在大型社區實施無線視頻監控，在產品的選擇上一定考慮美觀性，因?yàn)榇笮蜕鐓^(qū)的建設是非?，F(xiàn)代的，而老城區是在城市的中心，也需要與現代城市的規劃形成完美統一。我公司為方案配備了兩個系列的無線傳輸設備，均為工業級室外防水型，一款為內置天線型，一款為外置天線型，產品外觀精美，科技感十足。在實際安裝以后，與現代化的城市面貌想匹配，實現了與現代化建筑的和諧與統一。
IP地址規劃
IP地址以設備類別進行區分，每類設備都設成不同的地址段，方便管理，也方便擴充。攝像頭編碼器使用社區內網地址，這樣便于訪問顯示視頻。如果一期網絡有將近100個網絡設備，后期需要增加到150個攝像頭，則將會有接近300個網絡設備，所以IP地址規劃，可以大大方便管理，提高網絡管理效率。
主干鏈路帶寬規劃
我公司的SF-5000MS無線網橋的點對點模式帶寬能達到160M，對于大型社區的多鏈路設計，SF-5000MS產品所提供的帶寬能全面滿足主干鏈路帶寬需求。大型社區目前及未來的視頻監控帶寬必須超過100M以上才可以滿足視頻監控網絡帶寬需求，如果使用非傳統技術的100M產品，價格將非常昂貴而且維護費用也非常高。
二級鏈路帶寬規劃
在我公司方案中合理應用了無線聚合技術保證了二級鏈路足夠的帶寬，采用SF5040G系列的無線網橋，對前端小范圍的監控圖像進行匯總，可對前端的監控點位進行靈活匯總，對于未來新點的擴充提供了非常好的擴展性。
設備安裝監控點規劃
在整個方案的實施設計中，監控點選址看似簡單，但是如何選擇準確的安裝點，關系到整個無線網絡的連通性和帶寬的穩定性，其重要性不容忽視。
對于大型社區，也包括一些老城區，實際環境是非常復雜的。比如老城區，成片的平房、高低交錯的樓房、高矮不同的大樹，這些都對無線鏈路的架設增加了難度。我公司憑借在電力、油田、礦山等特殊行業所積累的施工經驗，利用跳接、中繼等方式輕松解決了這一難題。 例如，遠端地面點與主控中心有樓房、樹木等障礙物遮擋，采用中繼的模式，在遠端地面點和中心點都可視的高點建筑物上架設一收一發的兩臺SF5040G無線網橋，通過交換機將遠端點的信號傳送到中心點，很好的解決了遠端點與中心點不可視情況下鏈路無法搭建的問題。

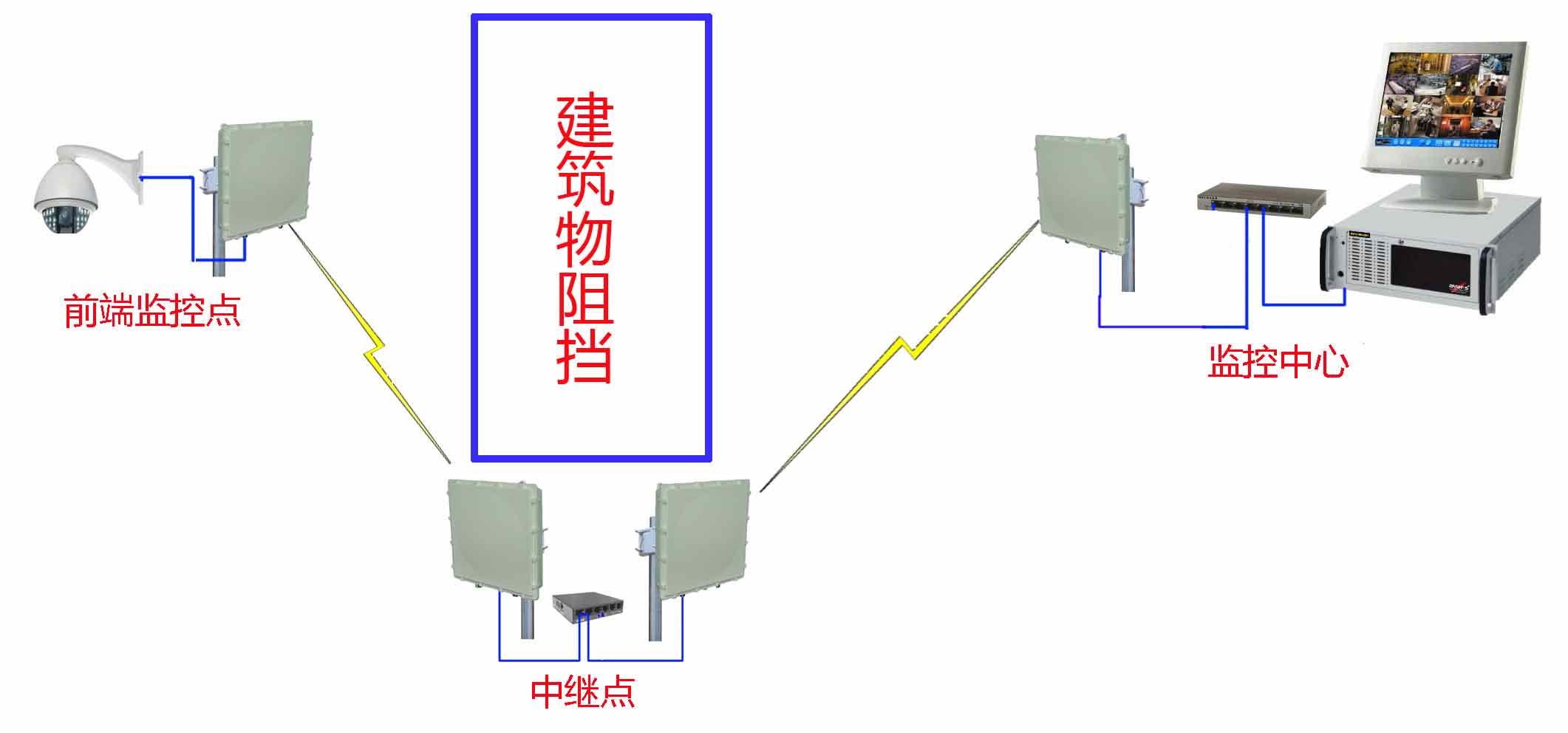

中間有阻擋物時采用中繼傳輸示意圖
另外，在我公司的方案中還應用了跳接模式，最多可進行4～5跳的鏈路設計，為大型街道社區復雜地形的鏈路設計提供了幫助。

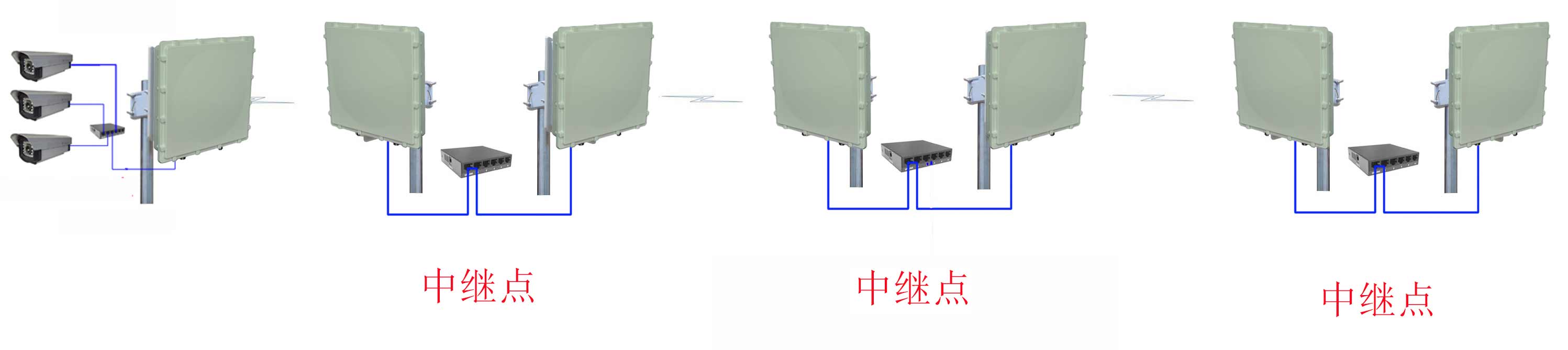

點對點多級跳臺傳輸示意圖
監控點擴展規劃
該方案的系統是基于網絡的模塊化設計，所以系統具有非常好的擴展性。
如果需要增加一個視頻點，首先定好需要監控的區域，在此區域里找一個位置既可以進行區域監控，又可以和任意一個二級中心站進行連接，如果不能連接二級中心站（不可視）則可以連接三級站點。同時考慮連接的站點是否有足夠的容量，如果不夠則要通過無線聚合技術增加主干鏈路的帶寬。 在外圍增加了監控點以后，還要在后端系統平臺設置防火墻允許其接入，在視頻服務器中增加這個監控點，并指定顯示屏，設置好后就將新的監控點納入了管理范圍，同時將IP、MAC密碼等信息及時存儲到管理文檔。 在后期大量增加監控點時，需要重新規劃信道，必要時可將部分點對點鏈路改稱點對多點鏈路，這樣可以大大節約頻率資源。
對于該無線監控解決方案，針對大型社區的無線監控解決方案為城市安防管理人員提供了非常好的幫助。未來，隨著派出所、城管及相關單位的管理區域不斷擴大，人員流動性增加，現有獨立的社區無線監控系統是無法滿足未來安防管理需求的。在這種需求下，與城市的有線及無線安方防體系進行無縫對接，將是一個很好的選擇。
三、監控具體實施方案拓?fù)涫疽鈭D

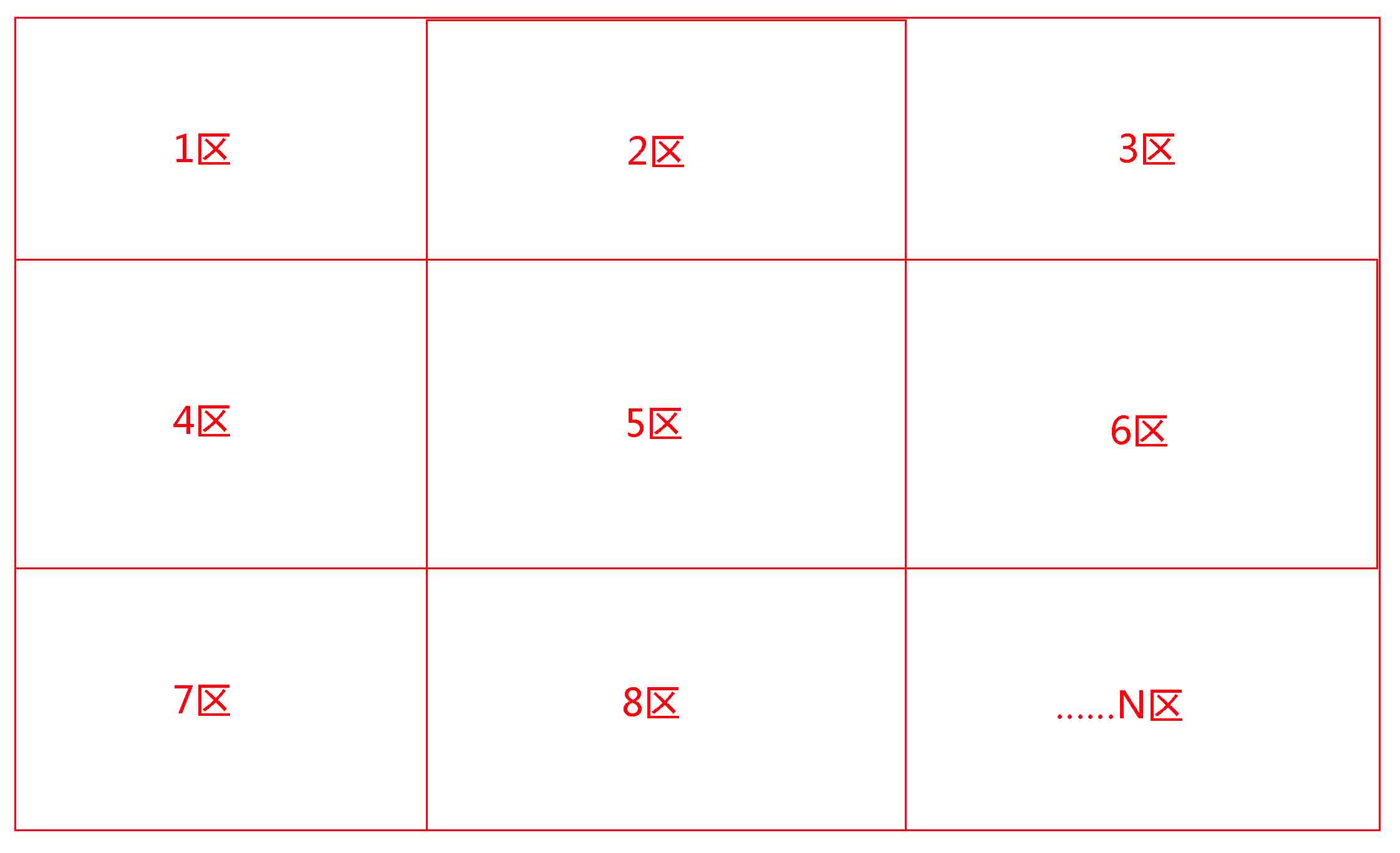

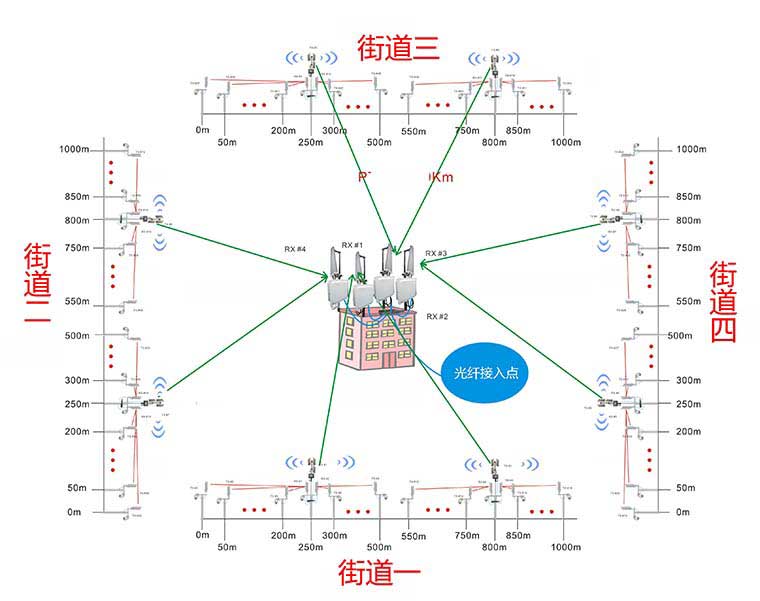

在平安城市建設監控工程的規劃中，首先要把整個城市分為若干個區，每個區要有一個光纖接入點，然后在每個區用無線傳輸設備對前端監控點進行匯總后接入光纖接入點，通過光纖傳輸至總部監控指揮中心。如下圖所示：

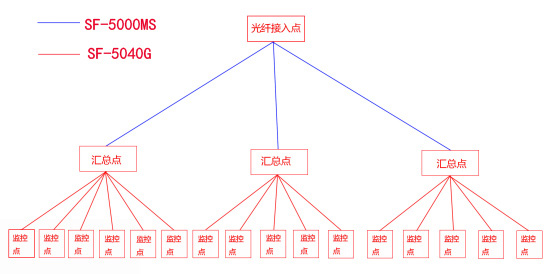

在每個劃分的區中，用無線設備進行匯總。要分為兩到三個層級，第二層或第三層用SF5040G系列產品進行匯總，第一層（骨干層）由于帶寬量比較大，使用SF5000MS進行匯總。如下圖所示：
在前端匯總點的網絡連接采用分組匯總的方法，使用SF5040G產品對監控點進行支線的匯總，屬于第二個層級。具體的實施方法如下圖所示：
